谐波测试表在电力设备中的主要用途

一、概述

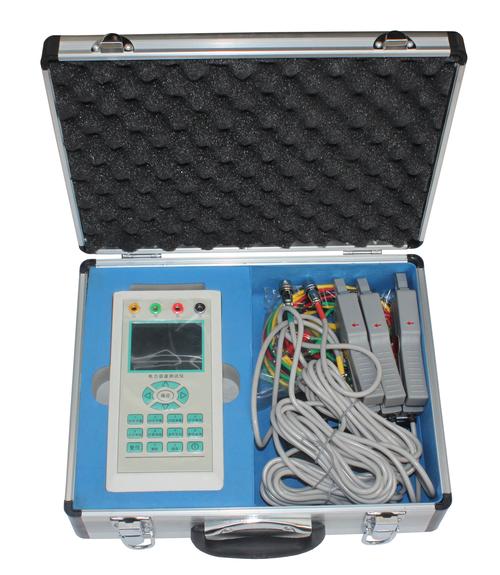

谐波测试表是一种用于测量和分析电力系统中谐波成分的专用仪器，能够对电压、电流波形进行傅里叶分解，量化各次谐波的含量、相位及总谐波畸变率（THD）。在电力设备领域，谐波测试表是电能质量评估、设备状态诊断和治理效果验证的重要工具。

二、评估电能质量，判定设备运行环境

电力设备（如变压器、电容器、电动机、电缆等）对谐波敏感，谐波会导致附加损耗、温升和绝缘老化。谐波测试表可现场测量设备接入点的电压总谐波畸变率、电流总谐波畸变率及各次谐波含有率，对照国家标准（如GB/T 14549《电能质量 公用电网谐波》）判定设备所处电磁环境是否合规，为设备选型、容量校核和安全运行提供依据。

三、诊断谐波源，定位干扰设备

当系统中出现异常发热、振动、保护误动或电容器鼓包等问题时，谐波测试表可用于排查谐波源。通过多点同步测量和频谱对比，识别产生高次谐波的非线性负载（如变频器、整流装置、电弧炉、开关电源等），帮助运维人员锁定干扰设备，采取针对性措施。

四、支撑谐波治理与滤波装置调试

在加装无源滤波器、有源电力滤波器（APF）或无功补偿装置前后，谐波测试表用于测量治理前后的谐波含量变化，验证滤波效果，指导滤波器参数整定和投切策略优化。同时可监测补偿装置是否与系统发生谐波谐振，避免电容器过流损坏。

五、保障设备验收与预防性试验

在电力设备出厂试验、交接验收和预防性检修中，谐波测试表可用于记录设备在不同工况下的谐波特性，建立设备谐波指纹档案。对变频调速系统、UPS、新能源并网逆变器等设备，谐波测试是并网性能和电能质量验收的必测项目。

六、辅助故障分析与能效管理

谐波测试数据可用于分析变压器、电动机的附加损耗和效率下降原因，评估谐波对计量装置的误差影响，为节能改造和精细化能效管理提供数据支撑。在故障录波分析中，谐波频谱信息有助于判断铁磁谐振、匝间短路等故障特征。

七、

谐波测试表在电力设备全生命周期中发挥着环境评估、故障诊断、治理验证和验收把关等多重作用。合理使用谐波测试表，有助于提升电力设备运行可靠性和电能质量水平，降低谐波带来的能耗与安全风险。
