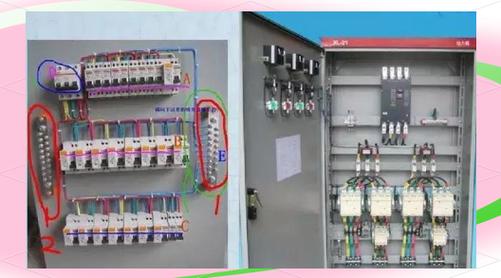

家庭配电箱安装详解 电力设备的必备指南

家庭配电箱是现代住宅电气系统的核心，负责电能的分配、控制与保护。正确安装配电箱，不仅关乎日常用电的便利性，更是家庭安全的重要保障。本指南将详细解析配电箱的安装步骤与关键技术要点，助您打造安全可靠的家庭电力枢纽。

一、安装前的规划与准备

1. 负荷计算与回路设计：统计家中所有用电设备的功率，合理划分照明、插座、空调、厨房电器等独立回路，并预留未来扩容空间，避免单回路过载。
2. 选择合适规格的配电箱：根据回路数量选择箱体尺寸，确保有足够的空间安装断路器和布线。箱体材质应选用阻燃、耐腐蚀的金属或优质塑料。
3. 定位与开孔：配电箱应安装在干燥、通风、易操作的位置，一般距地1.5-1.8米。暗装时需在墙面预留孔洞，尺寸略大于箱体。

二、安装步骤详解

1. 固定箱体：将配电箱垂直嵌入墙内，用水平尺校准，并用膨胀螺栓或支架固定牢固，确保箱体不松动。
2. 引入电源线：从电表箱引来的进线需穿管保护，接入总开关输入端。导线截面积应符合负载要求（通常不小于6mm²铜线）。
3. 安装导轨与断路器：在箱内安装标准导轨，按设计顺序卡入总开关、漏电保护器、分路断路器等。注意断路器额定电流需与回路负载匹配（如照明10A、插座16A、空调20A以上）。
4. 接线规范：

• 所有接线应牢固，避免虚接；导线剥线长度适中，插入断路器端子后拧紧螺丝。

• 相线（L）统一为红色，零线（N）为蓝色，地线（PE）为黄绿双色，严格区分。

• 漏电保护器负载侧零线必须接入零线端子排，严禁重复接地。

1. 安装箱盖与标识：接线完成后，整理导线，盖上箱盖，并在每个断路器下方粘贴标签，标明所控回路名称（如“客厅照明”“主卧插座”），便于日后维护。

三、关键技术要点与安全规范

1. 接地保护：配电箱金属外壳必须可靠接地，接地电阻应小于4Ω。所有插座回路应配备漏电保护器（动作电流≤30mA）。
2. 等电位联结：卫生间等潮湿场所需做局部等电位联结，降低触电风险。
3. 进出线保护：电缆进出箱体时应使用护套或锁扣，防止绝缘层磨损。
4. 负载平衡：单相用电设备应尽量均匀分配至不同相线（三相供电时），减少中性线电流。

四、安装后的检查与测试

1. 外观检查：确认所有接线紧固，无裸露铜线，断路器型号与设计一致。
2. 绝缘测试：使用兆欧表测量各回路绝缘电阻，应不低于0.5MΩ。
3. 通电试验：合上总开关，逐一测试各分路断路器通断正常，漏电保护器试跳按钮动作灵敏。

###

家庭配电箱安装是一项涉及电气安全的技术工作，建议由持证电工操作。遵循以上指南，结合规范施工与定期维护，方能确保家庭用电系统长期稳定运行，为家人构筑一道坚实的安全防线。
